DRCT 靜壓雙驅動轉台

應用領域：車削、磨削、銑削 與 鑽孔
功能：高速旋轉、高精度定位與內插運行

靜壓軸承版本可確保最佳的減震性能與高精度加工

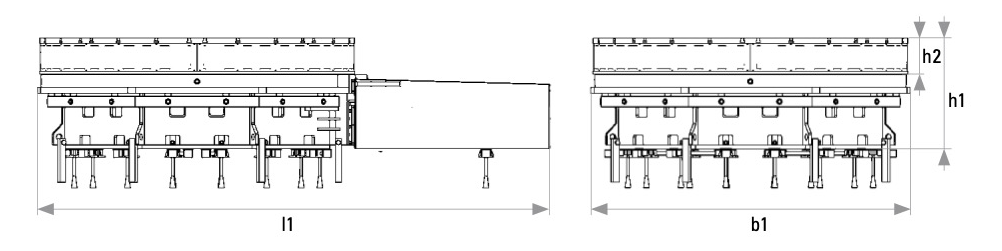

	DRCT (DRCLT) 3000	DRCT (DRCLT) 4000
b1	3000 (3250)	4000 (4500)
l1	5500 (3250)	6500 (4500)
l2	– (3100)	– (4100)
l3	– (525)	– (550)
l4	– (2075)	– (2700)
h1	1400 (–)	1500 (–)
h2	400 (475)	500 (500)
h3	– (1565)	– (1650)
D	3000 (4300)	5000 (5000)



系列	沒有手動變速箱		有手動變速箱
	DRC(L)T 3000	DRC(L)T 4000	DRC(L)T 3000	DRC(L)T 4000

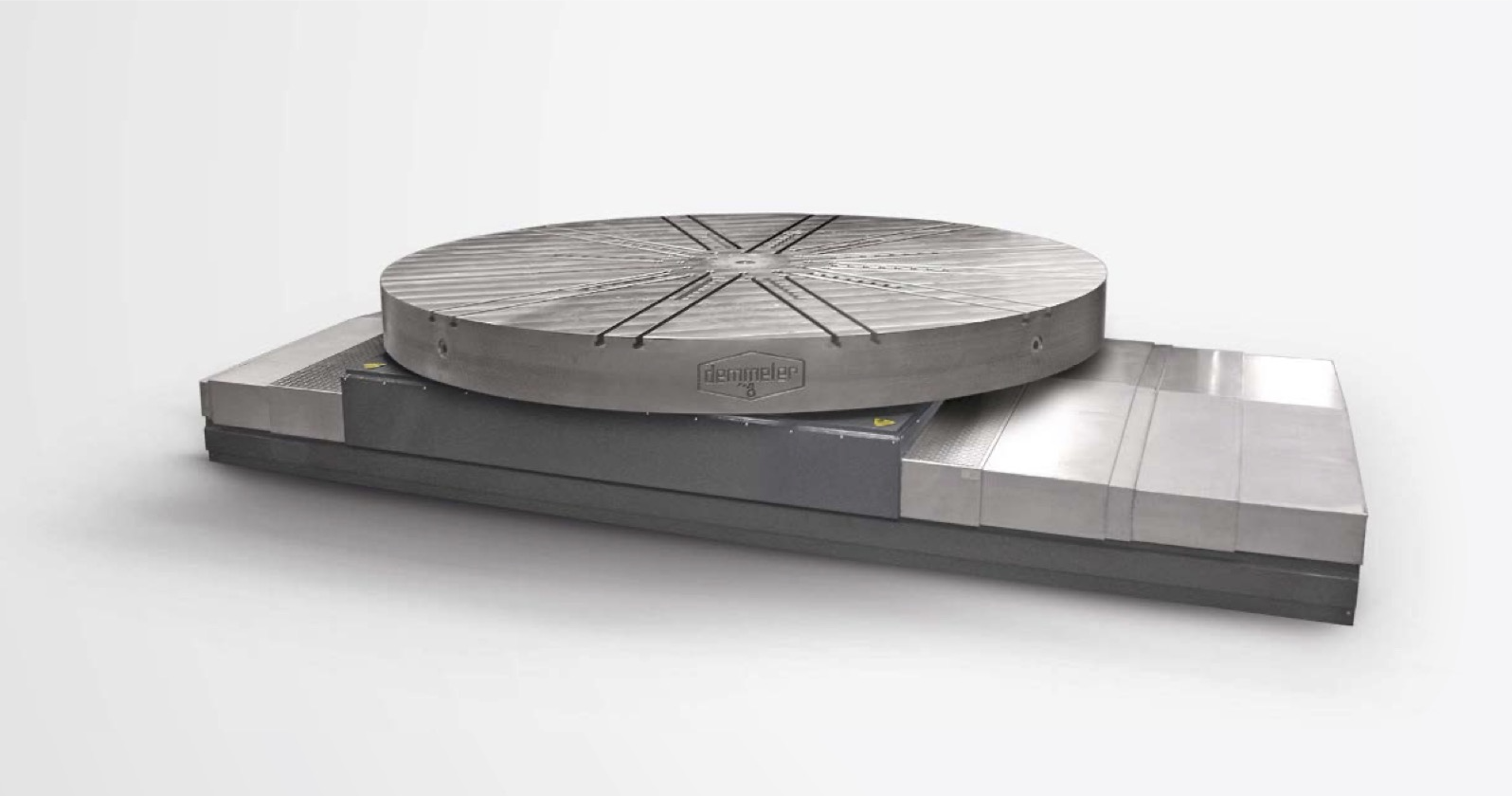

帶有 Duo-Drive 和靜壓安裝旋轉軸 DRCT 的轉盤式旋轉滑台
最大負載 in t	70	150	70	150
工作台尺寸從 ø mm (D)	3000	4000	3000	4000
最大轉速 in rpm. 1:1/1:4 (有和沒有齒輪減速換檔)	80	70	80/20	70/19
傾斜力矩 in Nm	175,000	225,000	175,000	225,000
切線力矩, 夾緊 in Nm	240,000	340,000	240,000	340,000
加工力矩 in Nm 1:1/1:4 (有和沒有齒輪減速換檔)	48,000	82,000	37,000/148,000	82,000/320,000
軸向跳動精度, 在軸承直徑 in mm	0.015	0.015	0.015	0.015
徑向跳動精度, 在中心 in mm	0.005	0.005	0.005	0.005

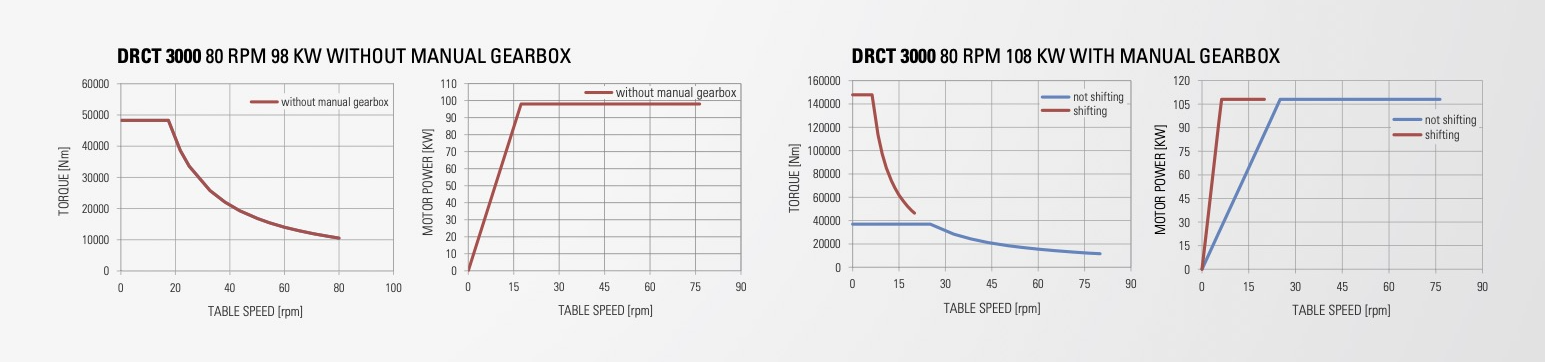

*性能圖表（DRCT 4000 可根據需求提供）
