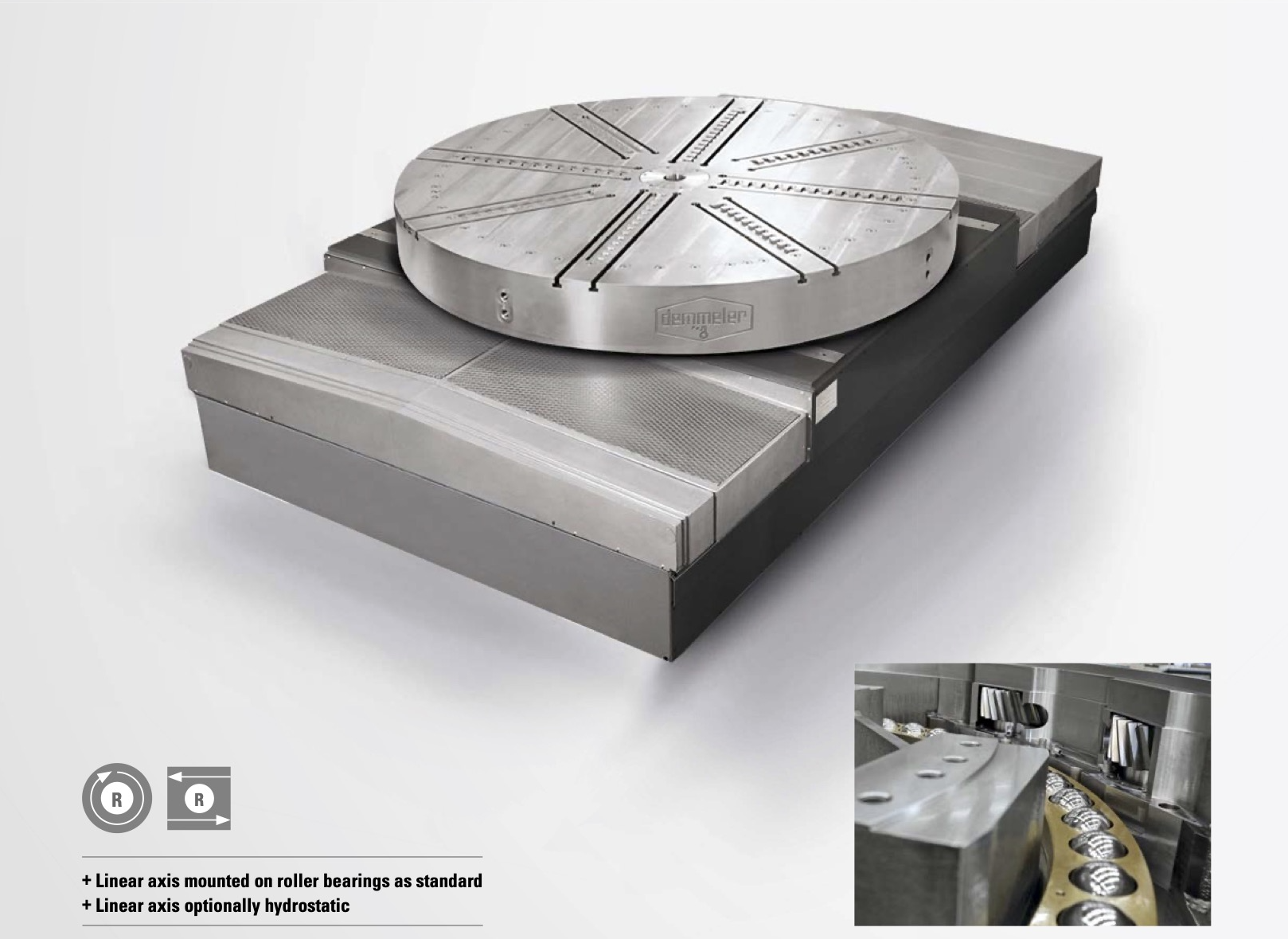

DRCTB 系列 双驱动滚珠轴承转台

应用领域：车削、磨削、铣削与钻孔
功能：高速旋转、高精度定位与内插运行



	DRCTB 1800	DRCTB 2500	DRCLTB 1800	DRCLTB 2500

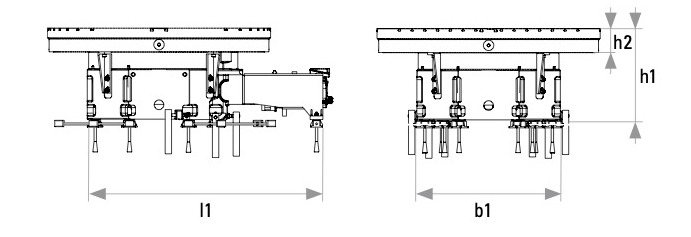

b1	1800	2500	2270	3000
l1	2960	3300	1800	2500
l2	–	–	2000	2700
l3	–	–	335	335
l4	–	–	1450	1690
h1	1150	1275	–	–
h2	300	300	300	300
h3	–	–	1300	1425
D	2500	300	2500	3000



系列	没有手动变速箱		有手动变速箱
	DRC(L)TB 1800	DRC(L)TB 2500	DRC(L)TB 1800	DRC(L)TB 2500
带有 Duo-Drive 和滚子轴承旋转轴 DRCTB 的转盘式旋转滑台
最大负载 in t	20	30	20	30
工作台尺寸从 ø mm (D)	2500	3000	2500	3000

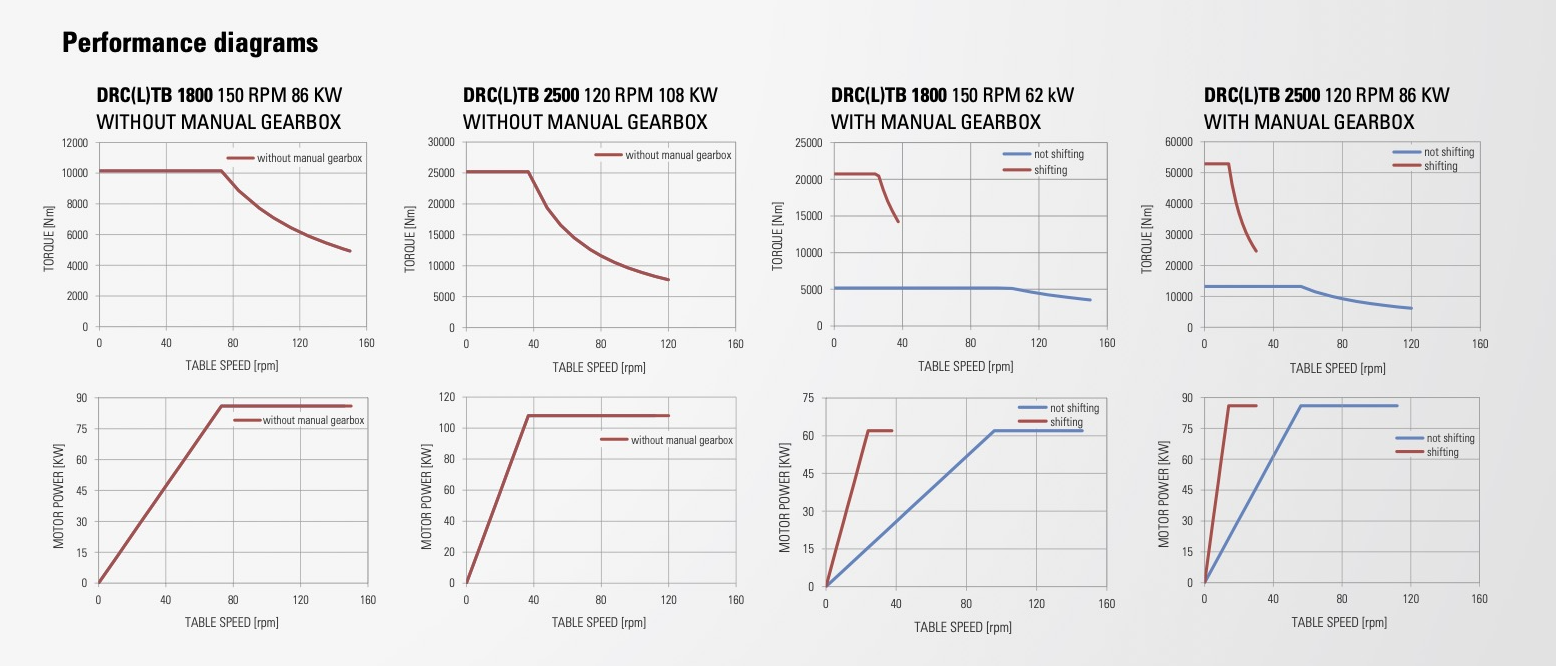

最大转速 in rpm. 1:1/1:4 (有和没有齿轮减速换档)	150	120	150/37	120/30
倾斜力矩 in Nm	122,500	140,000	122,500	140,000
切线力矩, 夹紧 in Nm	80,000	140,000	80,000	140,000
加工力矩 in Nm 1:1/1:4 (有和没有齿轮减速换档)	10,200	25,200	5200/20,800	13,500/52,869
轴向跳动精度, 在轴承直径 in mm	0.015	0.015	0.015	0.015
径向跳动精度, 在中心 in mm	0.005	0.005	0.005	0.005




零件精度可达 ±1”，取决于相关控制。
客户特定需求，例如更高的负载、加工力矩或允许的质量惯性矩等，可根据要求进行定制。其他参数值可应要求提供。

我们的工作台理论承载能力显著更高。
经验：决定耐用性和精度的不仅仅是额外的负载，而是与工作台尺寸相匹配的最大可能轴承直径。
